企業集控站監控調度系統是企業供用電“監測、控制和分析”功能的綜合性業務平臺，不僅適應企業內電力調度、 遠動、繼保等專業的需要,同時滿足無人值班變電站監控的要求。

集控中心通常設置在企業110KV或35KV變電站，各子站變電所的電氣數據傳輸?shù)郊刂行牡谋O(jiān)控調度系統，構成全數字化的企業電網.實現在同一地點實時監控所有電氣設備。

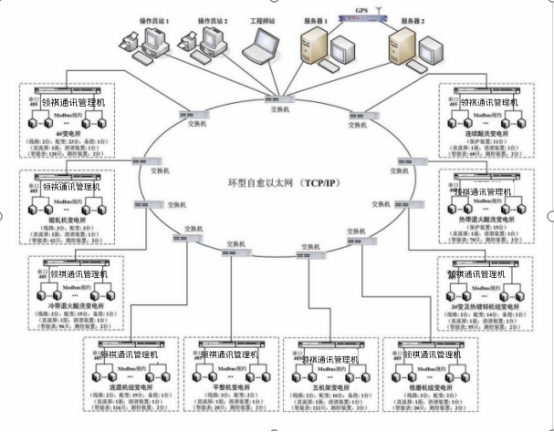

各個子站變電所的自動化系統.都有獨立的保護控制通訊設備.組建光纖環網.將各子站作為環網上的節點. 實現了企業內電氣信息的互通互聯。

將企業內分散的電氣信息在集控中心進行統一分析處理.有助于主管部門及時掌握各單位的電力負荷及設備狀 態.通過集中比較與分析.可以針對各個環節用電特點，采取用電優化措施，達到優化生產流程.提高用電效率的 目的，最終實現企業的綜合能源管控和雙碳節排減耗的監控。

企業集控站集中監控系統利用計算機通信技術、智能測控技術、大數據技術及自動化監控技術將分散監控管理的多個變電站實現集中監控管理，解決分布式園區企業因地理位置偏遠造成的資源配置不合理、運營管理困難等問題，以實現變電站“無人值班，少人值守”，從而有效提升收益。

新一代集控站設備監控系統采用分區架構，構建以設備為核心，結合大數據、物聯網、人工智能、可視化等新技術，在數據感知、信息傳輸、全局共享及智能應用上，建設“集控站+無人值守變電站+設備主人制”的變電運維新模式，實現了主輔設備遠方一體化監視和控制，設備狀態智能分析和故障預警，遠程在線智能巡視，設備全壽命周期管理。

在未來的發展方向上力求架構更簡單、功能更綜合、專業更融合、安全更可控、新技術應用更全面。 新一代集控站與自主可控變電站一體化融合，充分繼承現有調度主站、變電站及相關系統建設經驗和成果，系統硬件架構按照”彈性伸縮“、 ”模塊化組合“、”分區部署“、”安全接入“的原則進行部署。 系統由“一體化基礎支撐平臺、五大類應用”構成，協同管控服務與信息交換總線，貫通生產控制大區與信息管理大區，為“五類應用”提供數據與業務流程技術支撐。

新一輪能源變革正在全球范圍推進，我國能源開發呈現集約化、規?；?、清潔化的特征。國家電網規?？焖僭鲩L，資源配置的廣度、深度進一步擴大，保持電網的安全穩定優質運行的難度增大。面對新形勢，為適應電網的快速發展，著力解決公司現行管理體制機制的深層次問題，國家電網公司深入貫徹科學發展觀，加快建設堅強智能電網，按照變革組織架構，創新管理方式、優化業務流程的總體要求，對電網調度和設備運行集控功能實施集約融合，推進各級調度一體化運作、建立集中統一、權責明晰、高度協同的組織架構和規范、高效、順暢的運行機制。因此，對現有自動化專業和調度技術支持系統的建設提出了更高要求。

計算機通信技術的發展推動了電網調度自動化的發展，電網調度自動化可以保障電力系統優質，安全，經濟的運行并且可以向用戶提供穩定可靠的電力。電網調度自動化是一門綜合性很高的技術，涉及計算機專業、通訊專業、繼電保護專業、調控專業等多方面知識的應用。其中基于計算機的智能電網調度控制系統，具有可以采集終端運行的設備數據，并且可以控制監控終端的設備，調節設備參數，對故障信號報警等功能。因此進一步提高調度技術支持系統的功能及實用性至關重要，它對保證電網運行的安全性，提高電網運行的經濟效益，增強電網運行的可靠性，減輕調度人員負擔，實現電力監控系統現代化、智能化、自動化，以及改善調度水平等方面有著舉足輕重的作用。

電力調度集控主站系統用于對地理分散的多個變電站，配電所進行集中監控管理，包括數據采集與監控(SCADA)、能量管理(EMS)、DMS(配電管理)、WAMS(廣域控制系統)等功能。 適用于從10KV低壓配電到1000KV特高壓輸電的各種電壓等級的場合，可廣泛用于工廠、 礦山、機場、港口、交通、治金、油田等多種多樣的用戶。

電力調度自動化的功能是:監視系統的運行狀態，控制系統的運行方式，在正常狀態下可以給用戶提供可靠，安全，優質的電力資源;電網調度人員需要對系統的運行狀況有一個全面的了解，甚至針對某一臺設備進行往昔事故的調查，那么電力監控系統必須在本地進行數據的存儲歸類，加工處理，數據的存儲采用傳統的文件形式是無法達到需求的。智能調度技術采用調度數據集成技術。有效整合并綜合利用電力系統的穩態、動態和暫態運行信息，實現電力系統正常運行的監測與優化、預警和動態預防控制、事故的智能辨識、事故后的故障分析處理和系統恢復，緊急狀態下的協調控制。實現調度、運行和管理的智能化、電網調度可視化等高級應用功能，并兼?zhèn)湔＿\行操作指導和事故狀態的控制恢復，智能化調度是對現有調度控制中心功能的重大擴展，對于有效地提高電網調度運行人員駕馭現代化大電網的能力，保障電網的安全、穩定、經濟、優質運行，具有十分廣闊的應用前景。

• 全景化

• 通過橫向融合展示，縱向穿透調閱，集合可視化手段、三維技術，全方位、多視角展示變電站主輔設備全景狀態。

• 網絡化

• 基于一鍵順控技術、綜合防誤技術等實現網絡化發令、檢修工作全過程管理，支撐網絡化交互操作，確保操作流程高效、安全、可靠、便捷。

• 智能化

• 利用綜合智能告警技術、機器學習技術并結合大數據分析、主輔設備標準化關聯模型等對監控信息事件化，提高監控人員對電網“健康”信息全面掌握和管理水平。

• 便捷化

• 通過自動成圖技術實現廠站圖、間隔圖及輔助設備的自動成圖；通過動態組裝及多維建模技術實現多維數據查詢及分析，從而快速響應各類數據統計分析業務場景需求。

• 遵循已頒布的各種國際、國內標準，即遵循開放性、又滿足電力行業安全性的嚴格要求。

• 主站系統支持SQL Server、 Oracle、MySQL等多種數據庫。

• 主站系統支持中文、英文、法文、西班牙文等多語種相互切換。

• 主站系統支持C/S、 B/S兩種架構、支持手機APP、 支持短信， 微信報警。

• 主站系統采用分布式架構，支持計算機、網絡、軟件冗余配算，支持在線熱備用。

一、系統功能

【自由組態功能】: 可通過組態工具自由設計數據庫、畫面、報表。包括地理圖、接線圖、曲線、棒圖、餅圖、表格、儀表和動畫等多種可視化方式。

【實時監控功能】: 在線連續采集監測各種電力運行參數。包括模擬量、數字量、SOE、諧波數據、故障錄波數據等。具有故障錄波分析、小電流接地選線、電壓無功自動調節、五防操作票管理、遙控、遙調等功能?？梢越邮誔MU發送的向量測控數據。

【歷史數據功能】: 對電力數據進行長達數年的保存，可以隨時查閱和分析歷史數據。

【實時報警功能】: 對運行事故、異常、預告、越限等信息實時報警，支持短信或微信等方式。

【設備管理功能】: 可對設備的檔案、運行狀態、故障消缺、檢修狀況等內容進行管理。

【統計分析功能】: 對電力數據可做日、月、年報表，進行運行評估、能效分析等。

【權限管理功能】: 可創建多個角色，分配不同權限，對用戶進行分類管理。支持對坐席和角色的雙重認證。

【Web監控功能】: 所有現場監控畫面、報表等，都可以在互聯網或局域網上發布。用戶可根據分配的權限進行不同的操作瀏覽。

【手機APP功能】: 隨時隨地通過手機監測現場運行狀態數據、報警事件。

【視頻聯動功能】: 將站內視頻監控設備與設備運行狀態相關聯，系統發生異常時訊速將鏡頭切接到異常地點，并報警， 可更直觀地了解現場，解決問題。

【3D展示功能】: 將3D虛擬變電站場景與實測數據相關聯，真實地模擬變電站運行狀態。可對變電站進行虛擬巡檢、查看設備狀態，儀表數據等。

【時鐘管理功能】: 具有接收北斗、GPS對時功能。

【高級應用功能】【可選】: 網絡拓撲、狀態估計、潮流計算、短路分析、靜態安全分析、負荷預測、AGC/AVC等功能。

隨著"十一五"期間1000kV特高壓電網的建設,"智能電網"計劃的提出,電網規模正不斷擴大.電網發生故障時信息的處理和傳輸將呈現"海量"狀態,而包括故障錄波裝置在內的聯網設備不能實現信息交互和資源共享,對聯網信息的有效利用和處理造成了"瓶頸".隨著數字化變電站的建設和新的國際標準《變電站通信網絡和系統》(IEC 61850)的頒布實施,故障錄波裝置的數字化實現以及對新的IEC 61850標準的支持變成了一個無法回避的問題。

故障錄波是一種基于故障錄波信息的調度端電網故障診斷系統。故障錄波器用于電力系統，可在系統發生故障時，自動地、準確地記錄故障前、后過程的各種電氣量的變化情況，通過對這些電氣量的分析、比較、對分析處理事故、判斷保護是否正確動作、提高電力系統安全運行水平有著重要作用?；谡{(diào)度端的電網故障診斷及信息分析，系統分為幾個功能模塊：數據庫模塊、系統管理模塊、故障診斷模塊、故障信息分析模塊、保護和開關動作行為評價模塊等功能模塊。

考慮到錄波器的多樣性及處理信息量大等特點,系統采用層次式結構,將整個系統劃分為主站,分站,錄波器三個層次,層次之間的通訊以通訊規約為依據.電力系統發生故障后,相應錄波器啟動,并將該次故障的簡要信息發送到分站,分站通過遠動通道發送至主站,如果有必要,主站可以手動索取該故障的完全信息。

故障錄波裝置與其它聯網設備通信規約選用IEC 61850標準,重點解析了采樣值IEC 61850-9-1報文和開關信息量GOOSE報文。

電力系統自動故障記錄已成為分析系統事故，特別是分析繼電保護動作行為的重要依據。尤其是以微機為基礎的故障錄波裝置，能夠記錄電網故障發生前后電氣量和狀態變化過程信息，完整地反映故障后的瞬間變化及繼電保護的動作行為，并有數據存檔和數據再分析的能力。而且，隨著通信技術的介入，電網調度端可以隨時收集分布于各個廠站的故障錄波器的信息，這就是故障錄波器聯網系統。
