（1）采集網關機部署

新增協議網關機部署在XXXX光伏站安全I(xiàn)區，接入安全I(xiàn)區核心交換機，通過TCP協議與站內原有逆變器監控系統建立網絡連接，使用IEC104規約或其他電力規約采集數據，將采集的數據轉換為人工可讀的信息后生成CIM-E格式的文件通過正向安全隔離裝置轉發給前置機。根據廠站要求，可根據實際情況是否接入網安，如接入網安裝置，在協議網關機安裝Agent軟件，將設備接入安全I(xiàn)區網絡安全監測裝置實時監控。

（2）正向隔離裝置部署

在安全I區與信息管理IV區之間部署正向型物理隔離裝置1臺，用于對數據進行簽名驗證、內容過濾、有效性檢查等處理，實現生產控制大區與外部網絡之間的物理隔離。同時隔離裝置開啟日志功能，接入安全I(xiàn)區網絡安全監測裝置實時監控。

（3）反向隔離裝置部署

在安全I區與信息管理IV區之間部署反向型物理隔離裝置1臺，用于對數據進行簽名驗證、內容過濾、有效性檢查等處理，實現外部網絡與生產控制大區之間的安全控制，前置機接收來自平臺的控制指令（遙控，遙調）后生成E文件標準格式經反向隔離安全傳輸至協議網關機，同時隔離裝置開啟日志功能，接入安全I(xiàn)區網絡安全監測裝置實時監控。

（4）杭州領祺科技PBOX6220A前置機部署

在信息管理IV區部署前置機1臺，通過工業無線4G路由器連接企業網，將接收到的E文件格式數據實時存儲，同時轉換成集團運營數據中心平臺協議，如IEC104/MQTT/私有協議等。

（5）硬件防火墻部署

在外網接口處部署硬件防火墻，用于基于IP的訪問控制，形成專用通道，實現邏輯隔離。

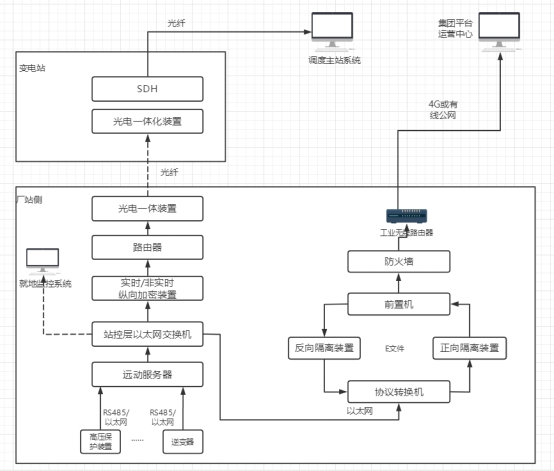

其他：協議網關機和前置機均采用基于LINUIX的安全操作系統，協議網關機除保留104數據采集端口及E文件格式上傳服務外，其他端口及服務全部關閉。所有新增設備獨立組屏安裝。設備部署示意圖如下：
