茂碩逆變器數據采集通訊調試測點點表配置

日期：2023-02-14 閱讀量：
茂碩逆變器數據采集通訊調試測點點表配置

詳細描述

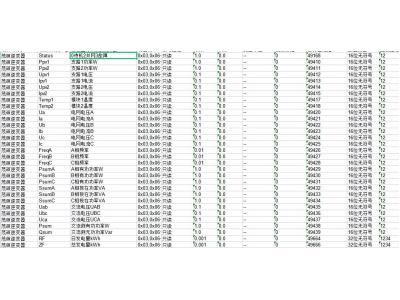

茂碩20k傳釘電云.xls

<<>

設備名稱(DevName)測點名稱(TagName)物模型標識(測點描述)功能碼讀寫屬性系數K偏移B變量單位測點分組寄存器地址數據類型高低位順序
茂碩逆變器Status0待機2并網3故障0x03,0x06號命令(讀寫保持寄存器)只讀1.00.0--04916816位無符號12
茂碩逆變器Ppv1支路1功率W0x03,0x06號命令(讀寫保持寄存器)只讀1.00.0--04941016位無符號12
茂碩逆變器Ppv2支路2功率W0x03,0x06號命令(讀寫保持寄存器)只讀1.00.0--04941116位無符號12
茂碩逆變器Upv1支路1電壓0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04941216位無符號12
茂碩逆變器Ipv1支路1電流0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04941316位無符號12
茂碩逆變器Upv2支路2電壓0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04941416位無符號12
茂碩逆變器Ipv2支路2電流0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04941516位無符號12
茂碩逆變器Temp1模塊1溫度0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04941716位無符號12
茂碩逆變器Temp2模塊2溫度0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04941816位無符號12
茂碩逆變器Ua電網電壓A0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04942016位無符號12
茂碩逆變器Ia電網電流A0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04942116位無符號12
茂碩逆變器Ub電網電壓B0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04942216位無符號12
茂碩逆變器Ib電網電流B0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04942316位無符號12
茂碩逆變器Uc電網電壓C0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04942416位無符號12
茂碩逆變器Ic電網電流C0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04942516位無符號12
茂碩逆變器FreqAA相頻率0x03,0x06號命令(讀寫保持寄存器)只讀0.010.0--04942616位無符號12
茂碩逆變器FreqBB相頻率0x03,0x06號命令(讀寫保持寄存器)只讀0.010.0--04942716位無符號12
茂碩逆變器FreqCC相頻率0x03,0x06號命令(讀寫保持寄存器)只讀0.010.0--04942816位無符號12
茂碩逆變器PsumAA相有功功率W0x03,0x06號命令(讀寫保持寄存器)只讀1.00.0--04942916位無符號12
茂碩逆變器PsumBB相有功功率W0x03,0x06號命令(讀寫保持寄存器)只讀1.00.0--04943016位無符號12
茂碩逆變器PsumCC相有功功率W0x03,0x06號命令(讀寫保持寄存器)只讀1.00.0--04943116位無符號12
茂碩逆變器SsumAA相視在功率VA0x03,0x06號命令(讀寫保持寄存器)只讀1.00.0--04943216位無符號12
茂碩逆變器SsumBB相視在功率VA0x03,0x06號命令(讀寫保持寄存器)只讀1.00.0--04943316位無符號12
茂碩逆變器SsumCC相視在功率VA0x03,0x06號命令(讀寫保持寄存器)只讀1.00.0--04943416位無符號12
茂碩逆變器Uab交流電壓UAB0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04943516位無符號12
茂碩逆變器Ubc交流電壓UBC0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04943616位無符號12
茂碩逆變器Uca交流電壓UCA0x03,0x06號命令(讀寫保持寄存器)只讀0.10.0--04943716位無符號12
茂碩逆變器Psum交流側有功功率W0x03,0x06號命令(讀寫保持寄存器)只讀1.00.0--04943816位無符號12
茂碩逆變器Qsum交流側無功功率Var0x03,0x06號命令(讀寫保持寄存器)只讀1.00.0--04943916位無符號12
茂碩逆變器RF日發電量kWh0x03,0x06號命令(讀寫保持寄存器)只讀0.0010.0--04966432位無符號1234
茂碩逆變器ZF總發電量kWh0x03,0x06號命令(讀寫保持寄存器)只讀0.0010.0--04966632位無符號1234

調試準備：

1、施工方收集逆變器SN條碼（目的：為了定位現場每臺逆變器編號方便后期運維維護）

2、與后臺廠家對接現場每臺數據采集器IP通訊地址

3、確認逆變器正常并網，交流側空開處于開和狀態。

4、用網線連接數據采集器的網口，另一頭連接電腦的網口然后配置電腦IP

5、登錄數據采集器WEB界面（一般使用谷歌瀏覽器登錄），輸入網址https://dingiiot.com/#/login

· 云端配置

o 1.新建項目

o 2.添加網關

o 3.配置網關

o 4.配置網關的工程

o 5.工程下發

o 6.查看實時數據

o 7.在線調試

o 8.系統測點

o 9.計算點與表達式

o 10.權限管理
