舉例采集一個2007電能表，表地址為010023381281。

釘工云配置如下（本地軟件配置過程除界面不同外，屬性參數完全一致）：

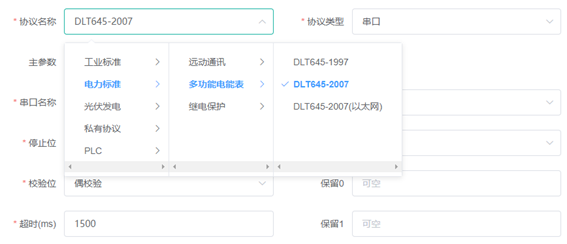

1) 新建一個采集通道

通道協議選擇DLT645-2007，主參數中，波特率選擇1200，停止位1，數據位8，校驗為偶校驗(串口參數根據實際情況按需修改)；

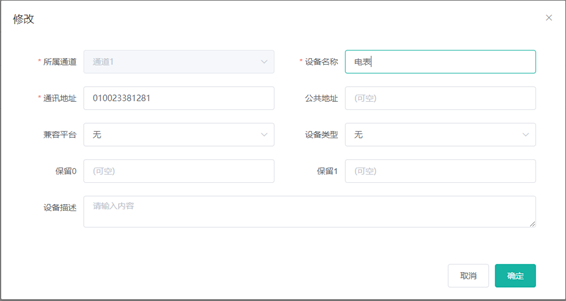

2） 新建一個設備

自定義設備名稱，通訊地址填寫電表地址，12位，不足12位的，高位補0，如下圖所示：

注:如果不知道電能表的表地址的情況，可以在通訊地址處填12個A("AAAAAAAAAAAA")，此為通配地址，僅能在該485鏈路只有一個電能表的情況下使用。

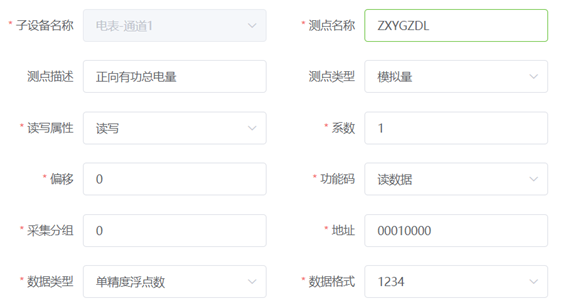

3) 新建一個測點

舉例新建一個測點，如正向有功總，寄存器地址為00010000,那么功能碼選擇“讀數據”，地址填寫“00010000”，數據類型選擇“單精度浮點數”，高低位選擇“1234”（數據類型和高低位保持默認也可以，自動適配）。

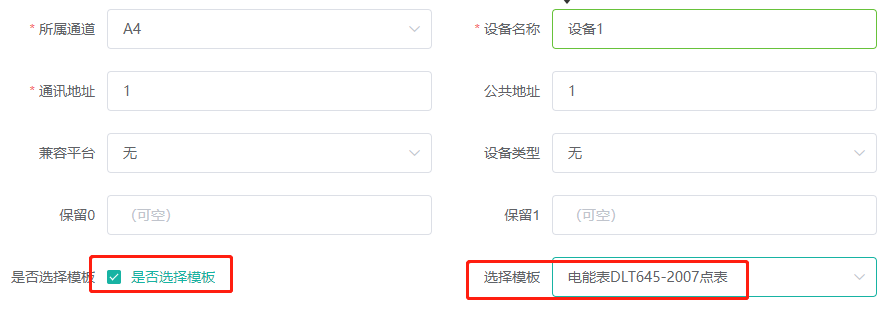

4）使用模板新建

在新建采集設備時，勾選是否選擇模板選項，然后在右側選擇相應的點表即可，系統會根據所選擇的點表自動生成。

如果使用本地軟件配置的，請手動下載模板后導入。（將此鏈接粘貼到瀏覽器中下載：firmware.linkqi.cn/excel/電能表DLT645-2007點表.xls）
