1. 添加南自以太網103接入通道

選中左側菜單中“數據配置工具-任務樹”，然后點擊通道配置表中“添加”按鈕，默認增加1行通道配置，如下圖：

新增加通道需要修改的參數如下：

地址：默認，無需修改無實際意義；

描述：根據實際接入裝置進行修改；

類型：修改為采集通道；

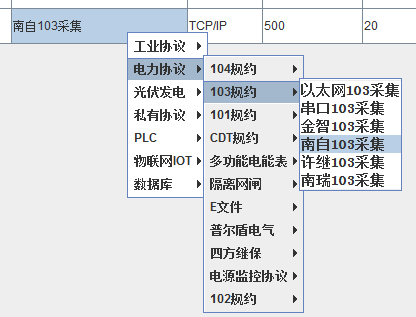

協議：選擇電力協議->103規約->南自103采集，如下圖：

協議類型：TCP/IP；

交互頻率：默認500，默認即可；

每幀間隔：默認20，默認即可；

角色：等待接入（服務端）；

IP地址：默認0.0.0.0，無需修改；

端口號：默認1048(這是 103 從站來連接我們的端口號，以實際為準)；

超時：默認3000；

其他參數默認即可，上述修改之后如下圖：

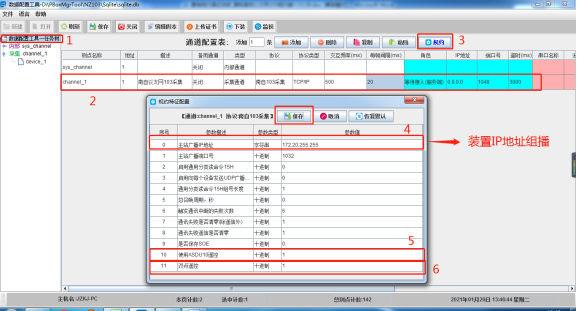

規約說明如下：

①選中數據配置工具-任務樹；

② }選中南自103規約接入通道；

③ 點擊規約按鈕，彈出規約特征配置；

④ 主站廣播地址，填寫本網關與保護設備連接的網口的廣播地址（注意：172.20.XX.XX廣播地址是172.20.255.255）；

⑤ 使用ASDU10遙控，1是ASDU10，0是ASDU21

⑥ 雙點遙控，1表示雙點遙控，0表示單點遙控

⑦ 其他規約參數根據實際需求進行修改，最后點擊保存。

2.添加南自以太網103接入裝置

① 選擇左側菜單中剛添加的南自103接入通道，如channel_1；

②點擊通道配置表中“添加”按鈕，默認增加1行通道配置；

③修改接入裝置的設備描述、設備通訊地址，其他參數默認；

設備描述：根據實際接入裝置進行修改；

設備通訊地址：設置為南自保護裝置的IP地址；

1. 添加南自以太網103接入裝置的四遙信息

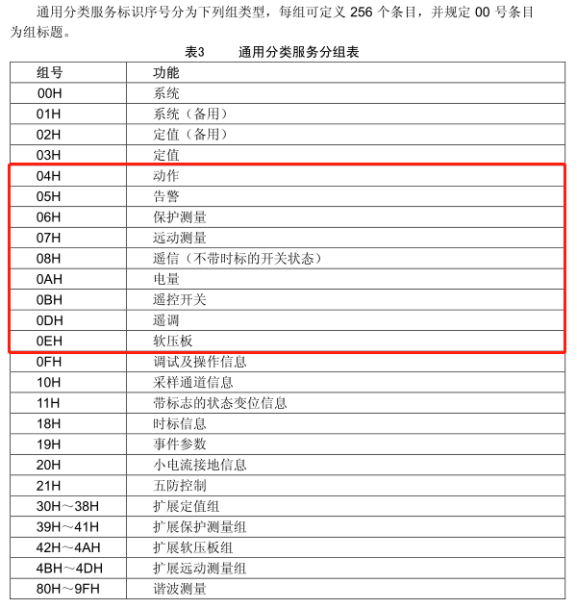

在添加四遙信息之前先簡單介紹一下南自以太網103規約，該規約以通用分類的通訊方式進行通訊，包含：組號、條目號，組號有如下固定分配，每組可定義256個條目：

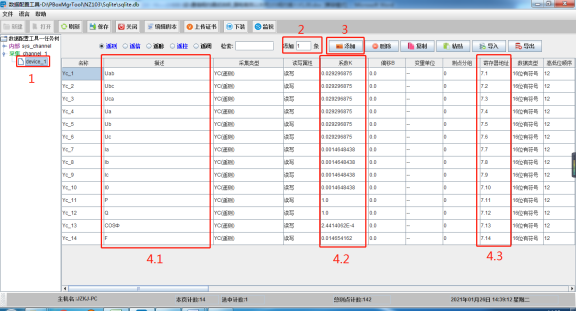

1）遙測

① 選擇遙測表；

② 根據接入裝置的遙測個數修改添加條數；

③點擊添加按鈕；

④

a.根據實際遙測名稱修改描述；

b.采集類型默認YC即可；

c.讀寫屬性默認讀寫即可；

d.系數，南自的遙測是按照碼值進行上述，二次值額定值對應碼值4096，有的擴大1.2倍二次額定，對應4096，例如：

1.2*100/4096= 0.029296875---------------------電壓系數計算

1.2*5/4096=0.00146484375----------------------電流系數計算

1.2*50/4096=0.0146484375----------------------頻率系數計算

1/4096=0.000244140625--------------------------功率因數系數計算

3*6*120/4096=0.52734375-----------------------功率系數計算

具體系數現場核實，也可以用裝置實際數值和采集數值進行除法得到。

e.寄存器地址，填寫X.Y（十進制），X為組號，Y為條目號，遙測組號為7（測量量）

其他參數默認即可。

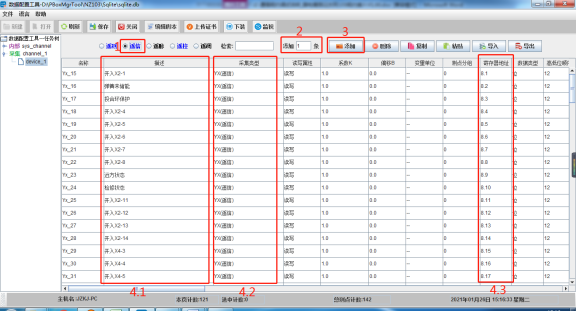

2）遙信

① 選擇遙信表；

②根據接入裝置的遙信個數修改添加條數；

③ 點擊添加按鈕；

④

a.根據實際遙信名稱修改描述；

b.采集類型,YX默認即可；

c.寄存器地址，填寫X.Y（十進制），X為組號，Y為條目號，遙信組號為8、動作組號4、告警組號5、壓板組號14；

d.其他參數默認即可。

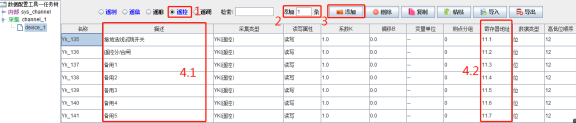

3）遙控

①選擇遙控表；

②根據接入裝置的遙控個數修改添加條數；

③點擊添加按鈕；

④

a.根據實際遙控名稱修改描述；

b.寄存器地址，填寫X.Y（十進制），X為組號，Y為條目號，遙控組號為11；

⑤其他參數默認即可。

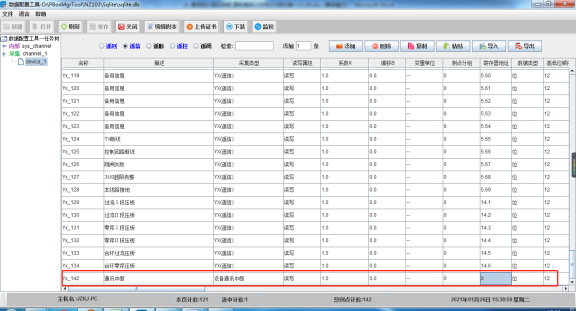

5）通訊中斷點

① 選擇遙信表；

② 點擊添加按鈕，添加1行遙信；

③

a.根據實際遙信名稱修改描述；

b.采集類型必須修改為“設備通訊中斷”；

c.寄存器地址修改為0；

④ 其他參數默認即可。

1. 下載配置

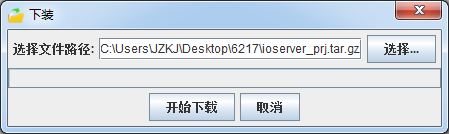

配置完四遙量表后，保存，點擊下裝，彈出網關管理工具，選中JZS通訊管理機。

然后點擊“下裝”，選擇對應的ioserver配置文件，點擊開始下載，下裝完重啟即可。
