一、設備配置

隔離設備(波特率19200)單向發送數據（內外網不同時聯通）

參考1 ：分布式光伏風電新能源電站并網必備須知：正反向隔離裝置組網

參考2： 杭州領祺通訊管理機-正向隔離TCP轉發

1. 網絡安全隔離設備（正向型）

1.1 設備相關信息

正向隔離[ 內網 外網 ]（只能使用內網口配置console）：

發送數據方式：數據流

1.2 設備配置

1) 進入 StoneWall-2000網絡安全隔離設備正向型管理工具4.5

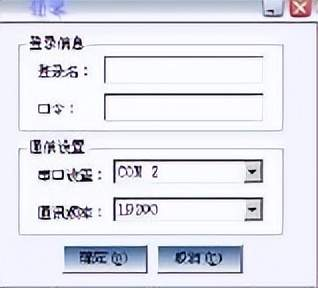

2）登陸界面：

登錄名：root

口令：111111

串口設置：實際端口

通訊頻率：19200

3）登陸進入主界面 規則配置 ? 規則管理：

規則名稱：“數字”，“ _”，“ 字母” 組成

方向：從內到外

協議：TCP

控制類型：SYN連接

內網IP（外網IP）：業務機實際IP

內網虛擬IP：外網虛IP（即與外網實際IP相同網段的IP）

外網虛擬IP：內網虛IP

MAC地址：業務機MAC地址

IP與MAC綁定：否

其余默認。

2. 網絡安全隔離設備（反向型）

2.1 設備相關信息

反向隔離[ 外網 ? 內網 ]（只能使用外網口配置console）：

數據發送形式：文本數據

2.2 設備配置

1) 進入StoneWall-2000網絡安全隔離設備反向型管理工具4.5

2) 登陸界面：

登錄名：root

口令：111111

串口設置：實際端口

通訊頻率：19200

3）設備配置 –> 設備基本配置：

網口I協商IP要與隧道協商IP一樣，且與發送端的IP同網段：

4）登陸到主界面 規則配置 ? 規則管理 ? 新建規則：

規則名稱：“數字”，“ _”，“ 字母” 組成

方向：從外到內

協議：TCP

控制類型：SYN連接

內網IP（外網IP）：業務機實際IP

內網虛擬IP：外網虛IP（即與外網實際IP相同網段的IP）

外網虛擬IP：內網虛IP

MAC地址：業務機MAC地址

IP與MAC綁定：否

其余默認。

2.3證書的導入及使用：

1）進入 StoneWall-2000反向文件傳輸軟件發送端

2）第一次進入出現以下界面：

口令：111111 （可以自己進行錄入，為了好記使用六個一）

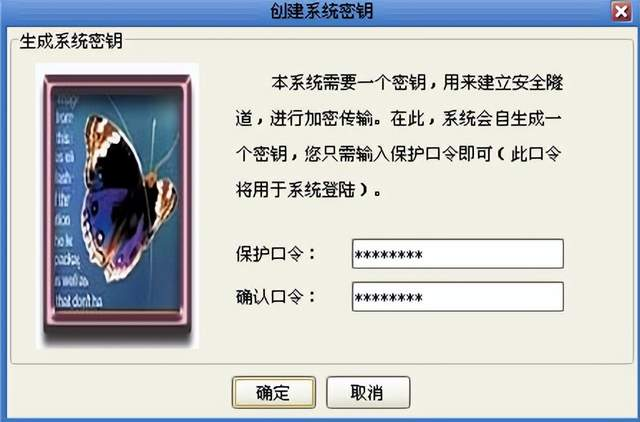

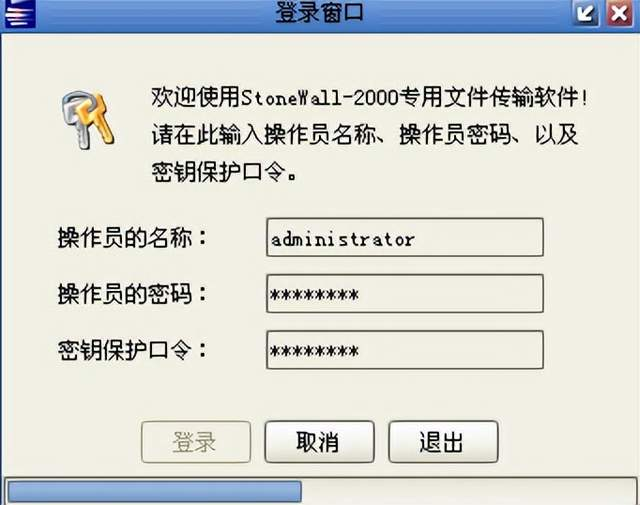

3）確定之后顯示以下界面：

操作員的密碼：

密鑰保護口令：111111

1）公鑰證書

導出公鑰證書（StoneWall-2000反向文件傳輸軟件發送端 ? 管理 ? 密鑰管理 ?導出密鑰 ? （密碼是第一次進入時設置的密碼），并選擇證書導出路徑）

密鑰保護口令：111111

保存的證書后綴為“.cer”的文件類型

點擊保存 ? 確定 出現保存成功頁面，即密鑰保存成功

2）設備證書

1）進入 StoneWall-2000網絡安全隔離設備反向型管理工具4.5

導出設備證書（StoneWall-2000網絡安全隔離設備反向型管理工具4.5 ? ）規則配置 ? 設備密鑰數據管理 ? 導出設備證書 ? 選擇路徑并保存“設備證書”

3）設備證書導入隧道

在主界面點擊 設定 ? 配置加密隧道

點擊“添加”

隧道名稱：英文字母

隧道的協商地址：與外網業務機同網段的且與其實虛地址均不同。

隔離設備證書的路徑：導入設備證書。

其余默認。

4）配置公鑰證書：

配置規則 ? 發送端證書管理：

發送端IP：外網業務機IP（反向型是從外網向內網發送數據）

證書文件標示：公鑰證書。

2.4測試發送

安裝加密包

1） 找到BC.jar包

首先請先確認在要安裝數據傳輸軟件的兩臺主機上的java虛擬機的版本為1.4或1.4以上。然后請從我們的光盤上的 /反向型/JCE/ 中找到BC.jar和java.security文件。

2） 拷貝jar文件和java.security

a) UNIX系統：如果使用的是UNIX,請拷貝BC.jar到$JAVA_HOME/jre/lib/ext/；拷貝java.security到$

JAVA_HOME/jre/lib/security/下覆蓋原文件。$JAVA_HOME為安裝jdk時指定的目錄，通常是類似于這樣的目錄：/user/local/jdk1.4/

b) Windows 系統：在windows 中JAVA通常安裝在兩個目錄下：一個用于開發，包括所有的JDK開發工具，而另一個則只是JAVA的運行環境。JDK通常安裝在C:/java1.4這樣的目錄下（也有可能安裝于其他目錄，又安裝者在安裝jdk時決定）而運行環境則在C:Program FilesJavaj2re1.4目錄下。每個目錄下都有一個lib/ext/ 這樣的目錄，則拷貝BC.jar到這個目錄下，并拷貝java.security到lib/security/目錄下覆蓋原有文件。

c) 更簡單的，運行我們傳輸軟件目錄下/先運行/中的jreUpdate.jar文件。我們的程序?qū)⒆詣?dòng)為您進行配置。命令為：

java –jar jreUpdate.jar

客戶端配置

運行 StoneWall-2000反向文件傳輸軟件發送端

本地資源中的文件 ? 右鍵“發送”

目的IP地址：接收端虛IP

目的端口號：要與接收端端口號一致

接收端打開即可，要求端口與發送端端口相同。

管理工具中的配置更改后，設備需要斷電重啟

二、 隔離組網設置——StoneWall-2000隔離內外網絡

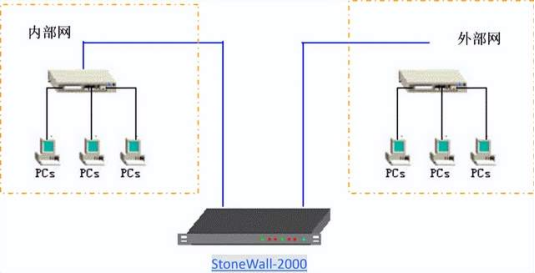

StoneWall-2000連接網絡的方式可分為以下三種：

接入過程：

1．）首先確定要安全隔離的內外兩個網絡（或計算機主機）。

2．）將StoneWall-2000的PUBLIC以太網口連接至外部網絡的交換機或路由器；如果外部網絡只是一臺計算機主機，那么就將StoneWall-2000的PUBLIC以太網口與被連接的計算機主機的以太網口直接相連并查看本設備PUBLIC之LINK燈是否顯示。

3.） 將StoneWall-2000的PRIVATE以太網口連接至內部網絡的交換機或路由器；如果內部網絡只是一臺計算機主機，那么就將StoneWall-2000的PRIVATE以太網口與被連接的計算機主機的以太網口直接相連并查看本設備PRIVATE之LINK燈是否顯示。

4.） 聯機安裝完畢。

2隔離裝置管理工具的配置及使用

示例：

A：192.168.1.1----------- -----------192.168.2.1：B

如圖，假設三區外網主機B與一區內網主機A之間通信。我們需要知道以下信息：

a）需要知道一區內網主機A的MAC地址a1:a1:a1:a1:a1:a1和三區外網主機mac地址b1:b1:b1:b1:b1:b1

b）需要為一區內網主機A分配一個虛擬地址192.168.2.254，此地址應與三區主機同一個網段

c）需要為三區外網主機B分配一個虛擬地址192.168.1.254，此地址應與一區主機同一個網段

d) 需要為隔離裝置分配一個協商地址192.168.2.250，協商地址應與隔離裝置PUBLIC相連設備在同一網段

備注：新分配的地址不能產生地址沖突，即網絡中新地址沒有被使用。

管理工具：

首先將隔離設備主機的PUBLIC端的串口與管理主機的串口相連（通過隨設備附帶的串口線）。打開隔離設備主機的電源開關，隔離設備系統啟動。

1)登陸管理工具

啟動網絡安全隔離設備管理工具。會詢問您用戶名和密碼，系統默認登錄名為root，口令為111111。

如圖2-1所示：

圖2-1登錄界面

2)設備基本配置

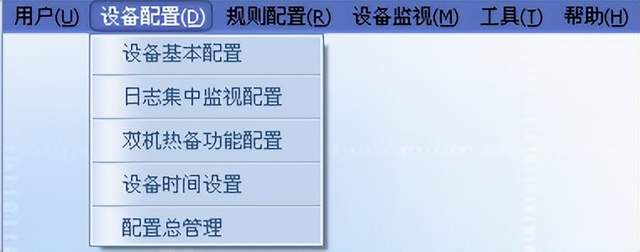

登錄成功后，顯示管理器的主窗口，我們先配置設備配置>>設備基本配置

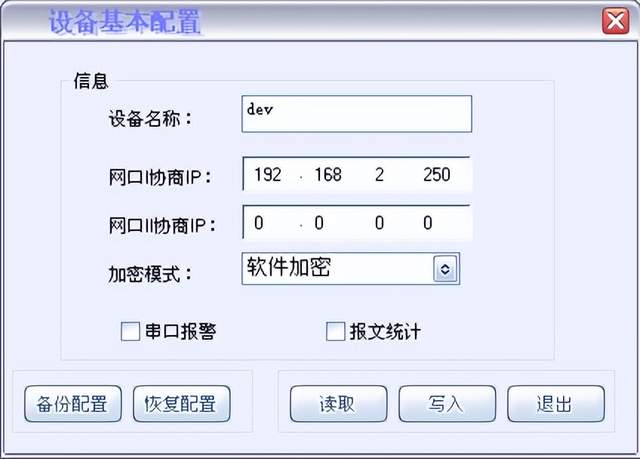

這里主要填寫協商IP地址，其中網口I和網口II分別對應裝置PUBLIC端的eth0口和eth1口。一般我們連接裝置的eth0口。按例子，我們網口I協商IP地址為192.168.2.250，（國能日新在實施時盡量都把改口設為192.168.1.240,第2個為241）網口II沒有填寫為0.0.0.0，加密模式選擇軟件加密。填寫完成后點擊“寫入”。

3)規則管理

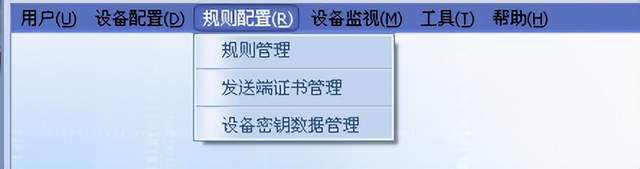

點擊規則配置>>規則管理。

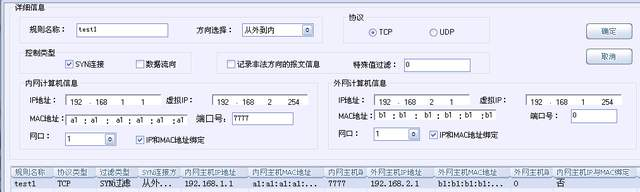

點擊“新加規則”，協議“TCP”,控制類型“SYN連接”。左側為內網，右側為外網。端口號默認不修改。網口號1對應ETH0，2對應ETH1，根據實際連線選擇。發送端主機是否一個存在一個IP多個MAC地址的情況，如果存在，“IP和MAC地址綁定”不選擇，如果不存在則選擇。

按例子我們就需要配置內網192.168.1.1外網192.168.2.1的一條規則。

現在很多情況是一區內網主機A192.168.1.1還有另一個MAC地址為a2:a2:a2:a2:a2:a2，三區外網主機也有另一個MAC地址b2:b2:b2:b2:b2:b2。首先我們修改第一條規則，將內外網側的“IP和MAC地址綁定”取消。然后選中第一條規則點擊“復制規則”，將內網的MAC地址修改為a2:a2:a2:a2:a2:a2,將外網的MAC地址修改為b2:b2:b2:b2:b2:b2。

配置這兩條規則就可以了，配置完成后，需點擊下方的“寫入規則文件”。

4)設備密鑰數據管理

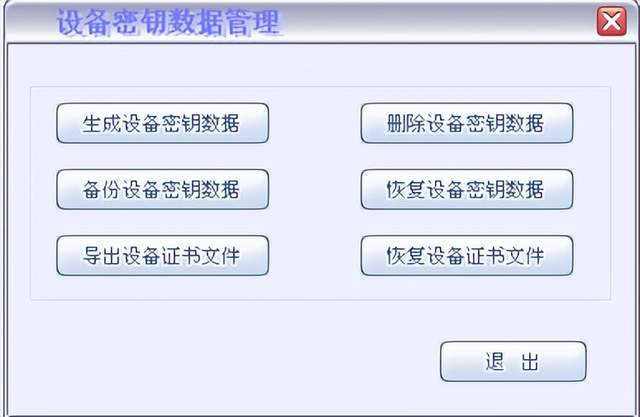

點擊規則配置>>設備密鑰數據管理。

點擊“導出設備證書文件”，該證書為隔離裝置的設備證書。我們這里起名為dev.cer。它將會導入到三區外網主機的發送端軟件里。

5)發送端證書管理

點擊規則配置>>發送端證書管理。

這里填寫發送端IP地址，即三區外網主機B的IP地址192.168.2.1,點擊導入證書選擇從發送軟件到處的send.cer的證書(下面將會講到send.cer證書怎么獲得)。填寫完畢后，點擊“保存證書”。

6)備注

隔離裝置配置添加修改后，需要要重新啟動裝置才能生效。

3傳輸軟件發送端的配置及使用

1)安裝傳輸軟件

傳輸軟件需要JAVA環境。如果是windows主機的情況，直接點擊安裝軟件安裝即可。而LINUX主機相對來說要麻煩一點。主要講一下LINUX主機下怎么安裝。

a)拷貝

從光盤里找到linux下的安裝程序。安裝光盤位置:“StoneWall-2000反向型文件傳輸工具軟件2008單比特版反向1bit程序2.7.2”的“hp-unix&linux”，把它重命名為“fan”，拷貝到發送端主機。

如果沒有JRE環境，我們將JRE環境也拷貝到發送端主機。

將剛從隔離裝置導出的設備證書dev.cer拷貝到fan/send/send.cer。

目錄結構:

|--/home/d5000/stonewall/

|----------------/home/d5000/stonewall/jre

|----------------/home/d5000/stonewall/fan

b)JRE的配置修改

①將“fan/先安裝/bouncycastle.jar”拷貝到“jre/lib/ext/”目錄下。

②找到“jre/lib/security/”目錄下的“java.security”文件，vi打開這個文件進行編輯。找到“security.provider”這個部分：

security.provider.1=sun.security.provider.Sun

security.provider.2=com.sun.net.ssl.internal.ssl.Provider

security.provider.3=com.sun.rsajca.Provider

security.provider.4=com.sun.crypto.provider.SunJCE

security.provider.5=sun.security.jgss.SunProvider

…

Security.provider.8=….

然后我們按序號繼續添加一條“

org.bouncycastle.jce.provider.BouncyCastleProvide”

例如：

Security.provider.9= org.bouncycastle.jce.provider.BouncyCastleProvide

③如果下面的啟動界面無法正?，F(xiàn)實中文，我們需要將從windos系統下找到simsun.ttc這個文件（C:WINDOWSFonts）。然后將simsun.ttc拷貝到jre/lib/fonts文件夾下。

c)啟動腳本
