國家電網關于戶用光伏防孤島保護電壓電流等保護有明確的規定


1、前言

為促進小型戶用光伏發電科學、有序發展,規范小型戶用光伏發電接入電網的技術指標,國家電網公司發展策劃部組織中國電力科學研究院開展了《小型戶用光伏發電系統接入電網技術規定》的編制工作。本標準根據我國電網結構以及電網運行對小型戶用光伏發電的要求,結合小型戶用光伏發電特性,深入研究小型戶用光伏發電對電網的影響,并充分吸收國際電力協會和電力公司制定的分布式電源并網的有關技術規定、標準。本標準在電能質量、安全與保護和通用技術條件等方面參考或者引用了已有的國家標準、行業標準、IEC標準、IEEE標準,并結合小型戶用光伏發電在并網和運行上的特殊要求,制定了適合于我國小型戶用光伏發電接入電網的技術指標。

2、范圍

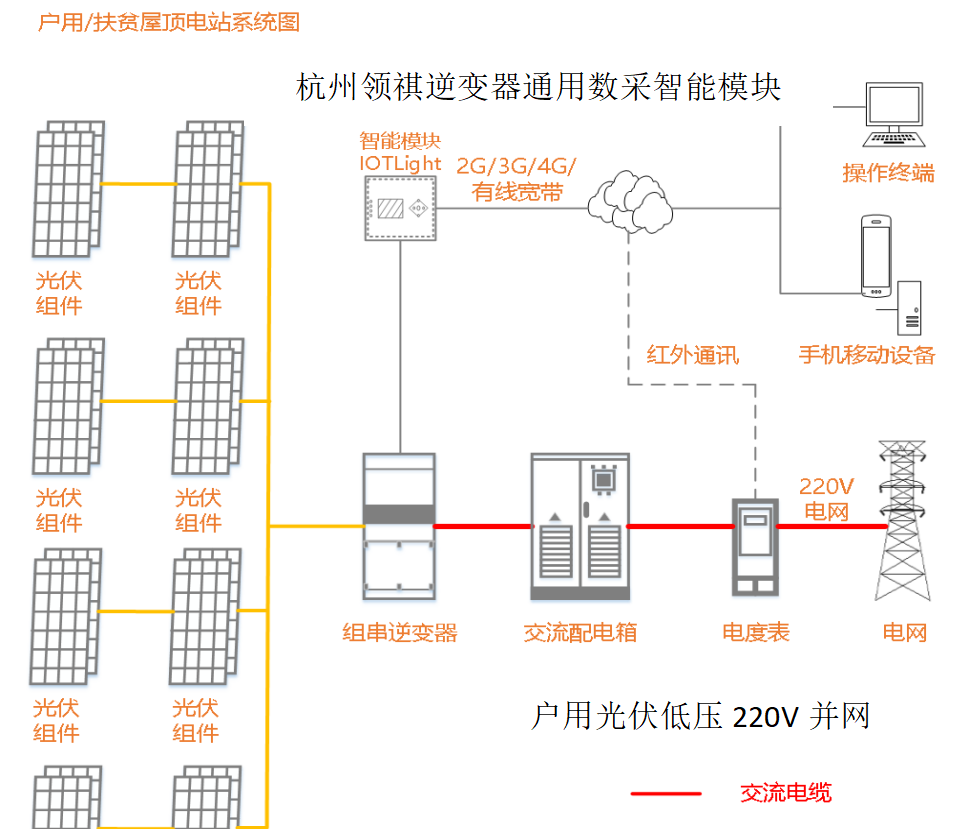

本標準規定了戶用光伏發電系統接入電網運行應遵循的技術要求。本標準適用于220V單相接入、裝機容量不超過8kWp的新建、擴建或改建并網光伏發電系統,包括有隔離變壓器與無隔離變壓器連接方式。不適用于離網光伏發電系統。三相接入的光伏發電系統應按照Q/GDW617《光伏電站接入電網技術規定》執行。

3術語和定義

3.1戶用光伏發電系統residential photovoltaic (PV)power system

指利用太陽電池的光生伏特效應,將太陽輻射能直接轉換成電能,并以220V單相接入用戶側電網的發電系統。

3.2并網點point of interconnection(POI)

戶用光伏發電系統的輸出匯總點。

3.3孤島islanding

包含負荷和電源的部分電網,從主網脫離后繼續孤立運行的狀態。孤島可分為非計劃性孤島和計劃性孤島。

注:非計劃性孤島指非計劃、不受控地發生孤島。計劃性孤島指按預先配置的控制策略,有計劃地發生孤島。

3.4防孤島anti-islanding

防止非計劃性孤島現象的發生。

3.5峰瓦wattspeak(Wp)

光伏組件或光伏方陣在標準測試條件下,最大功率點的輸出功率。

4電能質量

4.1諧波和間諧波

戶用光伏發電系統接入電網后,并網點的各次諧波及間諧波應滿足GB/T14549和GB/T24337的要求。

4.2電壓偏差

戶用光伏發電系統接入電網后,并網點的電壓偏差應滿足GB/T12325的要求。

4.3電壓波動和閃變

戶用光伏發電系統接入電網后,并網點的電壓波動和閃變應滿足GB/T12326的要求。

4.4直流分量

戶用光伏發電系統注入的直流電流分量不應超過其交流電流額定值的0.5%。

4.5三相電壓不平衡

由戶用光伏發電系統接入引起的380V系統三相電壓不平衡度應滿足GB/T15543的要求。

5安全與保護

5.1基本要求

戶用光伏發電系統應在并網點設置易于操作、具有明顯開斷點、可開斷故障電流的開斷設備。

5.2防孤島保護

戶用光伏發電系統應具備快速監測孤島且立即斷開與電網連接的能力,防孤島保護動作時間不大于2s。

5.3剩余電流保護

戶用光伏發電系統應在并網點安裝剩余電流保護裝置,并應符合GB13955和GB50054的相關要求。

5.4電壓與頻率保護
