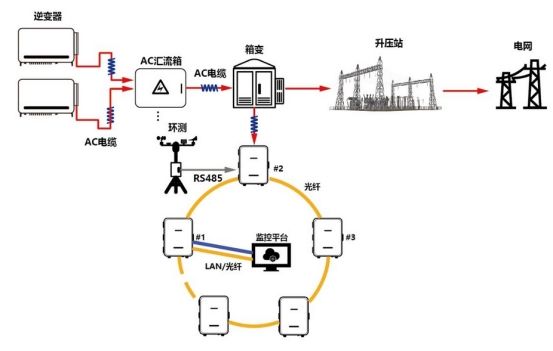

光伏電站配置了大量的測控、保護及其他自動化設備，用于采集光伏陣列、升壓設備的運行及狀態信息，并將采集的信息傳送至后臺監控計算機和調控機構。調控主站通過數據傳輸通道并借助遠動通信工作站等自動化設備將控制命令發送至測控設備，實現對光伏電站的控制。場區監控系統具備遠程控制功能，可控制的對象包括匯流箱、箱逆變等的投、退、參數設置、功率調節等。

電站實時監測的數據主要包括功率、日發電量、累計電量、CO2減排量、太陽輻射強度、溫度和電站綜合效率等指標，用于了解電站當前所處狀態，反映當前狀態較當日其它時段是否具有異常情況發生。

杭州領祺電力通信/通訊管理機可以作為分布式自動化系統主控單元，作為一種新型的電氣自動化信息綜合管理設備，其向下連接各種智能保護測控裝置，接收裝置上送報文，并進行規約轉換，通過以太網上送至后臺監控系統。

集監控子站、設備管理機、通信管理機為一身，既可以作為智能保護測控裝置的集中管理中心，也可以作為子站全站集控系統測點遙測遙調遙控中樞，還可以作為各種通信規約的轉換服務器，負責不同設備不同報文的兼容轉換。有些廠商的主控單元還支持各種遠動協議、OPC UA、IEC61850等,支持電力E文件標準和國密加密算法，適合于各種安全隔離加密、各種電壓等級、不同規模、不同功能要求的的電氣自動化系統電力自動化系統主控架構設計。

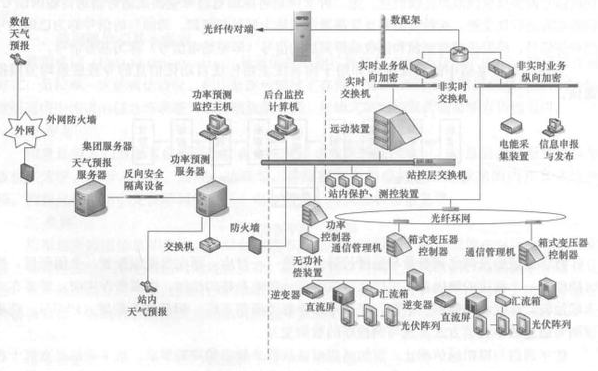

光伏電站站內通信主要實現光伏電站計算機監控系統內部各子系統或各功能模塊間的信息交換和信息共享;外部通信完成光伏電站與調控主站的通信。通過信息交互，實現信息共享，減少設備的重復配置，簡化設備間的互連。

光伏電站站內通信

光伏電站站內相關設備為采集和監視站內設備運行工況的保護和自動化設備，以及包含在安全Ⅱ區內的功率預測系統的相關設備，主要有站內測控裝置、保護測控裝置、自動發電控制（AGC）裝置、自動電壓控制（AVC）裝置、光伏子陣、功率預測服務器等。

光伏電站站內通信通用的組網方式是站控層與間隔層通過以太網結構采用TCP/IP協議通信，間隔層與過程層通過 RS-485 總線結構采用各廠家的內部規約進行數據交互。

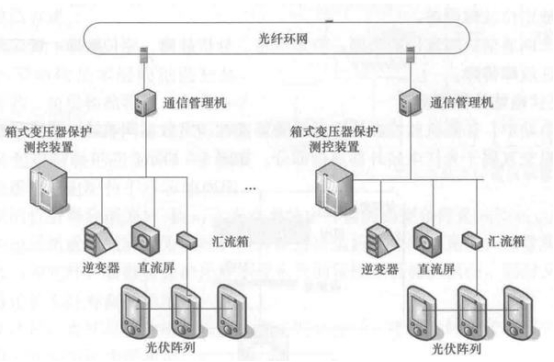

隨著通信技術和網絡技術的不斷發展，部分光伏電站光伏陣列信息采集采用了無線局域網通信技術，但大部分光伏電站仍采用技術更為成熟、更加穩定可靠的光纖環網方式，即光伏電站光伏子陣（光伏區匯流箱、直流配電柜、逆變器和箱式變壓器保護測控裝置）通過 RS-485將信息接入通信管理機進行匯集，通信管理機通過以太網光纖環網的方式將采集的陣列信息傳送至計算機監控系統

光伏電站外部通信

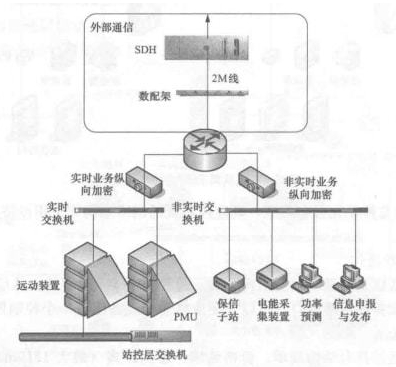

在光伏電站中，計算機臨控系統通過遠動裝置和調度數據網系統，借助通信系統與調控主站進行信息交互屬于光伏電站外部通信

光伏電站數據通信基本故障及處理方法

（1）站內保護裝置或測控裝置通信中斷。出現該類故障有可能是因?yàn)楸Ｗo(hù)裝置通信接口模塊故障、通信接線松動。針對該類情況可以先查找保護裝置至保護管理機之間的接線是否牢固、完好，保護管理機通信指示燈是否正常，保護裝置面板顯示是否正激，是否出現通信模塊故障或是裝置故障的告警，而后相應的進行緊固接線、重啟裝置、更換相關裝置模塊等處理。

（2）站內所有保護裝置（非自動化系統廠家的保護裝置）通信中斷。自動化系統與其他廠家的保護裝置因?yàn)槭褂玫耐ㄐ乓?guī)約不同，所以自動化系統采集保護信號微要經過保護管理機進行規約轉換，一臺保護管理機可以容納多臺保護裝置的信號傳輸，一旦小室內的保護管理機出現死機或是故障，往往導致所接的所有保護裝置信號無法正常傳輸，遙信信號無法更新，可能會錯失重要信號報文。出現該類問題，可以通過觀察保護管理機的通信指示燈是否正常來判斷，并且檢查其與交換機之間的接線是否松脫，而后相應的進行重啟裝置、緊固接線、更換裝置等處理。

（3）站內雙網絡結構通信其中一個網絡或是兩個網絡都中斷。全站內的自動化系統網絡出現單網絡或是雙網絡的整體通信中斷，可以先對站控層所屬的交換機等網絡設備及其接線進行檢查。因?yàn)楝F(xiàn)場的所有通信信號，不論是測控采集的信號，還是保護管理機轉換傳輸?shù)倪b信信號，最終都需經過站控層的交換機、光電轉換裝置等網絡傳輸裝置進行傳輸，所以出現該類問題，應該首先從站控層自上而下的查起。

（4）開關整流電源故障。開關電源模塊發生故障時，應首先關閉開關電源，檢查交流輸入電壓，如果輸入有問題，應對交流配電屏作相應的檢測，在確保交流輸人正常后，再對開關電源模塊進行檢修，對開關電源模塊檢修之前，應將該開關電源模塊與直流供電系統分離，待開關電源模塊修復后，再投入直流供電系統中;當監控模塊出現通信故障，應首先檢查通信線是否接觸良好，通信線檢查正常后，再來檢查監控單元和傳輸線路情況。

（5）SDH出現R_LOS告警，業務中斷。出現此類故障，首先排除光纜及對端設備原因。使用光功率計測試對端發送過來的信號，若光功率正常。則排除對端設備及光纜。若測試不到光，則排查是否是光纜中斷或?qū)Χ嗽O(shè)備發送故障，并進行相應的處理。若光纜和對端設備都正常，則復位故障光板，復位后若故障仍存在，則利用更換槽位和更換單板的方法解決。

（6）光纜中斷，導致站內業務中斷（如與調度信息互聯通道中斷、程控電話無法使用等）。利用光時域反射儀（OTDR）測試出故障點到測試端的距離，與原始資料進行核對，精確定位故障點，并邀請專業人員修復。
