戶用分布式光伏儲能的大規模應用驅動參與式智能電網2.0

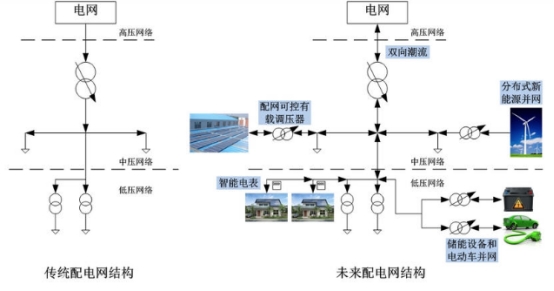

電網1.0是樹狀結構，能源流動由樹根到枝干到末梢，負荷電器是枝葉脈絡。

參考Web2.0是參與式互聯網，從Web1.0的可讀到人人可以參與內容奉獻UGC（用戶創建內容）。電網2.0是原來電網的每個環節、末端負荷（工商業、家庭）都可以發電（輸出有功），相當于從單向度的接收能源潮流，到雙向的能源潮流，對原有的電網架構、調節裝置設備（變壓器、線路保護、斷路器~能源路由器）等，帶來了巨大的挑戰。需要增加大量的數據感知設備和自動控制設備，實現電網上能源潮流的自動平衡。

互聯網上流動的是數字信息，帶寬決定了網速。電網上流動的是能量，線路負載、電氣設備的負載，決定了每個配電網分支和終端的負荷能力（相當于下傳網速……網絡電視寬帶或上網看電影的速度是否流暢），每個配電站、變壓器的容量也決定了配網分支接入反向電力輸入的能力（相當于上傳網速……你抖音直播上傳視頻的速度）。

云計算集中了網絡技術服務能力，代表著網絡算能的集中化。

大規模分布式新能源的應用，相當于能源的去中心化，可以對比分布式計算，比如區塊鏈。

由于電能在網上傳播時不能存儲，而電網上的供給和需求各處又存在很大的波動性和不平衡性，所以電網潮流能力必須有冗余的設計，類似的還有水利燃?xì)夤艿谰W(wǎng)絡的規劃，單向度的溝渠設計考慮得比較簡單，單向閥門泵站控制即可，雙向潮流的設計就復雜得多?？紤]到交流電的波形和頻率（相當于水波浪傳輸），交流電壓、電流波動還會因?yàn)楦鞣N感性負荷容性負荷而不同步，需要協調步伐，增加可調節的感性裝置和容性，以調節各個線路上的交流電波。

串聯諧振是一種電路性質。同時也是串聯諧振試驗裝置。

串聯諧振試驗裝置分為調頻式和調感式。一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。

LVRT控制策略

在電網電壓跌落期間，光伏并網逆變器不僅要保持并網狀態，而且需要逆變器根據電網電壓來實現有功和無功功率的協調控制，發出一定的無功功率，從而支持電網電壓恢復，實現低電壓穿越。

當電網電壓正常時，逆變器要實現有功優先的最大功率跟蹤控制，即優先滿足有功電流，有功電流給定值I_d由電壓外環獲得，逆變器通過最大功率跟蹤（MPPT）算法得到U1，該參考值與直流側電壓U之間的誤差信號經過PI調節得到I_d：當電網電壓發生跌落時，由于光伏并網逆變器的限流作用，若繼續執行有功優先控制，則逆變器僅處于功率限幅狀態，無法對系統提供無功支持，因此采用無功優先控制。無功優先控制中，先根據公式得到所需的無功電流給定值I_d*，然后根據逆變器輸出電流不能超過額定電流的1.1倍的規定，得出I_d如式所示。式中，i_N，為電網的額定電流。當電網電壓發生跌落時，要根據電網電壓跌落的深度來調節逆變器的無功電流給定值I_q。改善電壓跌落情況，進而提高光伏并網發電系統的低電壓穿越能力。
