等保要求下電力數據安全分區與數據庫隔離裝置

電力信息網絡的工作十分繁雜，為此涉及到大量的數據信息，而每一個數據信息的運算背后后關系到電力信息系統的業務工作，如果這些教據受到外界的攻擊，發生了絲毫差錯的話，就會危及影響到整個電力系統的發展。電力中的敏感數據主要存儲在數據庫中，對于數據庫的安全防護措施屬于當前安全體系的薄弱環節，對應等保安全要求的數據庫防護思路如下表：

等保數據安全應對點

在物理隔離條件下不同數據庫間數據同步，通過在內部網建立臨時的中間數據庫，實現了不同網絡環境數據庫間同步的緩沖，同時滿足了數據的同步和完整性要求，并通過設計元數據表，提高了操作的靈活性。本方法在安全性要求高，需要內外網物理隔離，且數據量較大的不同數據庫間的數據同步中能夠穩定的工作。

隔離裝置系統架構主要由內、外網處理單元和隔離交換單元三部分構成。內網處理單元與內網相連，外網處理單元與外網相連，內、外網處理單元分別負責內外網信息的獲取和協議分析，隔離交換單元在內外網主機間按照指定的周期進行安全數據的擺渡，并根據安全策略完成信息的安全檢測。

國家保密局對安全隔離與信息交換類產品的應用進行了規定，規定安全隔離與信息交換系統在以下四種網絡環境下應用：

不同的涉密網絡之間；

同一涉密網絡的不同安全域之間；

與 Internet 物理隔離的網絡與秘密級涉密網絡之間；

未與涉密網絡連接的網絡與 Internet 之間。

針對不同環境下的安全要求，以及通用隔離裝置無法對私有協議進行數據內容檢查的問題，隔離裝置從技術線路上分為單向隔離裝置和信息交換隔離裝置。

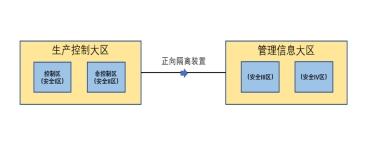

隔離裝置用于低安全區域到高安全區域數據流的單向傳輸，接收端無需任何反饋，以電力企業生產控制大區安全區I/II到管理信息大區安全區III的單向數據傳遞為例，如圖所示：

正向隔離裝置用于高安全區域到低安全區域數據流的單向傳輸，與反向隔離裝置不同的是，正向隔離裝置允許存在tcp應答，但是從低安全區到高安全區的TCP 應答禁止攜帶應用數據，從而保證數據流的傳輸是單向的，以電力企業管理信息大區安全區 III 到生產控制大區安全區 I/II 的單向數據傳遞為例，如圖所示：

信息交換隔離裝置用于在保障信息安全的前提下，在兩個不同安全級別的網絡區域間進行適量的、可靠的數據交換

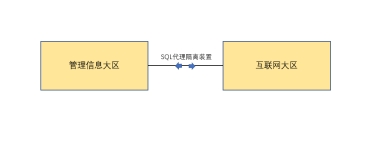

電力企業內部自研的邏輯強隔離裝置僅支持SQL代理方式進行數據交換，以電力企業互聯網大區到管理信息大區的數據交換為例，如圖所示：

Sql型正反向隔離裝置的原理和架構

SQL正反向隔離裝置是在雙網隔離條件下提供外網業務系統訪問內網數據庫功能的專用安全裝置，常用于電力信息內外網邊界，是一種基于協議隔離的網絡安全隔離裝置，通過提供兼容JDBC3.0標準的SG-JDBC驅動程序，基于專門設計的私有加密通信協議在SG-JDBC驅動程序與隔離裝置間構建安全通道，實現數據庫代理訪問。通過在內網和外網的網絡邊界部署SQL正反向隔離裝置，僅允許內外網間必須的業務數據在可控的數據庫通信方式下進行交互，并切斷內網主機與互聯網之間的任何連接，保證業務訪問的可靠性和安全性。

SQL正反向隔離裝置架構由裝置、管理軟件客戶端、SG-JDBC驅動三大部分組成。裝置通過外網處理單元接收外網業務應用訪問數據庫的SQL請求，根據設定的規則做必要的安全檢查和sql語句重建，然后通過內置的相應數據庫驅動，經過內網處理單元將請求發送至內網真實數據庫服務器，最后將訪問應答結果發送至外網業務應用。SQL正反向隔離裝置相對于應用服務器而言，就是數據庫服務器。在應用服務器上，需要使用SQL代理服務器的JDBC驅動與SQL代理服務器進行通信。

SQL正反向隔離裝置本質還是信息交換隔離裝置，通過減少較多功能來增加安全性，隨著數字經濟進程的不斷推進，照片、聲音、短視頻傳輸?shù)葮I(yè)務交互需求日益增多，實現數字共享、拆除信息壁壘、聯通信息孤島已成為當前“數字經濟”發展下的必然趨勢，因此，尋求“安全隔離保障”與“高效互聯互通”之間的平衡是當前面臨的主要難題。
