當前位置: 首頁 ? 產品中心 ? 精靈網關

精靈網關PBox1120-4G 多PLC跨網段集中管理低成本方案利器

品牌:LINKQI

規格:1路RS485,1路4G全網通

型號:PBox1120-4G

簡述:逆變器采集精靈網關、PLC跨網段集中管理配置精靈網關,適合于集中管理批量逆變器和PLC設備、防雷浪涌等智能設備。支持設備的集中管理配置、集中統一升級、數據采集和邊緣計算。主要應用于工業現場設備規約轉換,實現不同規約的數據采集與轉發,滿足工業、電力相關標準與規范,是廠站與主站之間的通訊橋梁,實現數據從廠站內到集團統一監控運維平臺。

全國咨詢熱線:

400-001-8882
立即咨詢
  • 產品詳情

1.1產品概述

精靈網關主要應用于工業現場設備規約轉換,實現不同規約的數據采集與轉發,滿足工業、電力相關標準與規范,是廠站與主站之間的通訊橋梁,實現數據從廠站內到集團統一監控運維平臺。

主要應用領域:

1、軌道交通、地鐵、石油、化工、水務、供熱等行業現場儀表傳感器數據采集,遠程監測與控制等。

2、光伏、風電、水電、火電、熱電、微網站內數據采集;

3、變配電站站內通訊通訊;

4、樓宇、建筑、工廠能源監測。

1.2主要功能

1、具備硬件獨立看門狗電路,軟件看門狗,監視并守護進程等;

2、支持RS485、無線4G通信方式;

3、支持多路不同通訊規約采集與轉發;

4、支持LUA腳本自定義計算,控制及數據分發處理等

5、具備遠程云端管理系統

5、可4G全網通模塊。

1.3主要特點

1、高性能嵌入式處理器ARM,300MHz,可實時處理1500測點;

2、64MB內存,標配128MB ND Flash存儲;

3、工業級設計,工作溫度:-40~80;

4、硬件與軟件雙看門狗,確保系統穩定可靠運行;

5、支持多種工業與電力通訊規約,具體詳見《精靈網關規約庫清單》

5、支持本地/遠程可視化管理,通訊調試等。

1.4規約庫清單

智能網關運行LCP數據采集核心軟件平臺(簡稱LPC軟件)。每種通訊協議在LPC軟件中都是一個獨立的SO庫,在設備啟動時,LPC軟件讀取配置好的工程,根據配置好的工程動態加載需要用到SO庫。當開發新的通訊協議或擴展已有通訊協議時,不影響原有系統其他通訊協議的穩定性。

目前智能網關支持的主要規約有:

1、MODBUS RTU主站、從站;

2、CDT主站、從站;

3、IEC101主站、從站;

4、IEC103串口主站;

5、電表DL645-1997、DL645-2007DLT698.45協議;

6、施耐德M218協議;

7、朗新/新耀光伏平臺;

8、正泰中自光伏平臺;

9、國網云(光伏扶貧電站)

10、阿里云工業物聯網平臺MQTT;

11、鼎控、三水智能、京禾、方竹、振華電氣、萬馬MQTT等;

12、新能源各類逆變器、氣象站協議等。

2.1技術參數

2.1.1 硬件參數

名稱

參數

CPU

ARM9 CPU 300MHz

系統內存

64MB

存儲

標配128MB ND Flash

以太網

串口

1路RS485

無線

4G全網通

紅外

無,選配

操作系統

嵌入式LINUX系統,3.0及以上版本

安裝方式及尺寸

導軌安裝,97.6mm*64.5mm*27.5mm

電源輸入

直流DC9~36V

電源保護

具備浪涌保護,防反接,防過流,過壓輸入

工作溫度

-40℃~80℃

環境濕度

5%-90%RH(無冷凝)

抗震性

10 ~ 25 Hz (X、Y、Z 方向 2G/30 分鐘)

冷卻方式

無風扇,自然風冷

其它

具備獨立硬件看門狗、GPIO控制功能;整機無轉動設備。

2.2 設備外觀

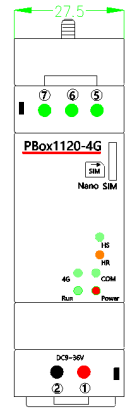

盒體正面


2.2.1盒體正面圖

序號

絲印

描述

備注

1

Power

DC9~36V電源輸入,1:正,2:負


2

COM

RS485接口,5:A,6:B,7:G


3

RUN

運行指示燈,1秒閃爍一次正常,否則異常

指示燈

4G

4G指示燈,0.8S亮,0.2S滅,已注冊網絡,0.2S亮,0.8S滅,未注冊網絡,1秒3次快閃,網絡正常,正在發數據


COM

閃爍:有數據接收

串口

HS

紅外有數據發送閃爍,否則滅

紅外

HR

紅外有數據接收閃爍,否則滅

4

SIM卡

nano卡標準大小,按正面指示方向插入,支持移動、聯通、電信


6

型號

PBox1120-4G

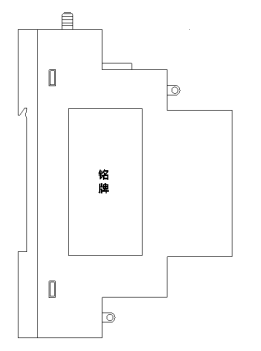

盒體側面



2.2.2盒體側面圖

名牌內容(僅供參考,請以實物為準)


2.3 指示燈

指示燈

常亮

閃爍

1秒1次閃爍


RUN

設備未上電

正在啟動

正常工作


4G

不正常

正在啟動

1秒3次快閃,網絡正常,正在發數據

0.8S亮,0.2S滅,已注冊網絡,0.2S亮,0.8S滅,未注冊網絡

COM

COM口無數據收/發

正在啟動

閃爍:有數據接收

HS

紅外無數據發

正在啟動

燈閃:有數據發送

滅:數據發送

HR

紅外無數據接收

正在啟動

燈閃:有數據接收

滅:數據接收
