當前位置: 首頁 ? 產品中心 ? 4G/5G邊緣計算網關

5G邊緣計算網關PBox8630-采集轉發通道主從雙備自動切換

品牌:LINKQI

規格:2路以太網,4路RS485,1路RS232,2路CAN,1路5G全網通,1路WIFI,1GPS

型號:PBox8630

簡述:5G邊緣計算網關PBox8630主要應用于工業現場設備規約轉換,實現不同規約的數據采集與轉發,主要針對工業PLC、工廠CNC設備進行數據采集,數據上云,為各類工業物聯網、工業互聯網平臺提供數據基礎,實現數據的雙向通訊。5G邊緣計算網關PBox8630系列產品主要應用領域:1、軌道交通、地鐵、石油、化工、水務、供熱、數字化工廠等行業現場PLC、控制系統、各類控制器、儀表傳感器數據采集、已經廣泛用于工業PLC網關和變電站通訊網關支持站內數采站控層通訊 隔離層通訊 過程層智能設備合并單元 智能變電站 智能儲電站 調度層傳輸 對接華云電力設備管理平臺物聯網云后臺MQTT。支持IEC 61850 OPC UA Modbus TCP/IP Modbus RT等幾百種協議,支持硬件剪裁定制,適配各種工控電力化工生產線環境下復雜遺留問題,專治各種工業化數字化融合的各種疑難雜癥(專治各種不服),歡迎垂詢!

全國咨詢熱線:

400-001-8882
立即咨詢
  • 產品詳情

1.產品概述

5G邊緣計算網關PBox8630系列產品,主要應用于工業現場設備規約轉換,實現不同規約的數據采集與轉發,主要針對工業PLC、工廠CNC設備進行數據采集,數據上云,為各類工業物聯網、工業互聯網平臺提供數據基礎,實現數據的雙向通訊。

邊緣計算網關PBox8630系列產品主要應用領域:

1、軌道交通、地鐵、石油、化工、水務、供熱、數字化工廠等行業現場PLC、控制系統、各類控制器、儀表傳感器數據采集、SCADA數據轉發,遠程監測與控制、內網穿透等。

2、智能工廠數據采集、邊緣計算、數據處理、離線分析、轉發。

2.功能特點

2.1、5G工業網關主要功能

ü 具備硬件獨立看門狗電路,軟件看門狗,監視并守護進程等;

ü 支持RS485、RS232、CAN、以太網、無線5G/WIFI等通信方式;

ü 支持多路不同通訊規約采集與轉發;

ü 支持LUA腳本自定義計算,控制及數據分發處理等;

ü }支持串口/以太網規約時鐘同步、NTP對時服務;

ü 支持歷史數據存儲、日志存盤;

ü 具備圖形化的客戶端管理工具、遠程云端管理系統;

ü 可選5G全網通/WIFI無線模塊,可選GPS定位模塊;

ü 支持邊緣計算處理能力。

2.2主要特點

ü 高性能嵌入式雙核Cortex-A7處理器1GHz,測點容量可達2萬點;

ü 1G內存,標配8G存儲;

ü 工業級設計,工作溫度:-40~80;

ü 硬件與軟件雙看門狗,確保系統穩定可靠運行;

ü 支持多種工業與電力通訊規約,具體詳見《邊緣計算網關規約庫清單》;

ü 支持本地/遠程可視化管理,通訊調試,控制等。

2.3規約庫清單

邊緣計算網關運行LCP數據采集核心軟件平臺(簡稱LPC軟件)。每種通訊協議在LPC軟件中都是一個獨立的SO庫,在設備啟動時,LPC軟件讀取配置好的工程,根據配置好的工程動態加載需要用到SO庫。當開發新的通訊協議或擴展已有通訊協議時,不影響原有系統其他通訊協議的穩定性。

目前邊緣計算網關支持的主要規約有:

ü MODBUS RTU/TCP主站、從站;

ü 西門子/施耐德/松下/三菱/歐姆龍/GE/AB/永宏/匯川/信捷/禾川等PLC協議;

ü 發那科/三菱/西門子/廣數/華中數控/兄弟/哈斯/海德漢等CNC協議;

ü OPC UA采集、轉發;

ü 電表DL645-1997、DL645-2007、DLT698.45-2017協議;

ü /熱表CJ-T/188協議;

ü 儲能電總協議;

ü CDT主站、從站;

ü IEC101主站、從站;

ü IEC103串口/網絡主站;

ü IEC104主站、從站;

ü 南自以太網103采集與轉發;

ü 南瑞以太網/串口103;

ü 金智以太網103;

ü 許繼串口103,以太網103,以太網104;

ü 四方CSC2000客戶端及服務器協議;

ü 威遠102協議

ü 天正明日以太網103;

ü 以太網轉串口透明傳輸;

ü 朗新/新耀光伏平臺;

ü 正泰中自光伏平臺;

ü 鼎控/協鑫/萬馬/振華/阿里物聯網/三水/正泰物聯網/涂鴉智能等MQTT平臺;

ü 無縫連接涂鴉云平臺;

ü 各類HTTP協議;

ü 新能源各類逆變器、氣象站協議等。

3.產品介紹

3.1硬件參數

名稱

參數

CPU

雙核A7 CPU 1GHz主頻

系統內存

1G

存儲

8G存儲

以太網

2路千兆電口

RS485

COM1~COM4

RS232

DB9公頭(COM5:RS232)

CAN

2路CAN通訊接口

5G

可選

WIFI

可選

GPS

可選

USB

1個USB2.0外置接口

操作系統

Ubuntu16.04 x64,支持Docker

安裝方式及尺寸

導軌安裝,173mm*127mm*34mm

電源輸入

直流DC24V,1A及以上

電源保護

具備浪涌保護,防反接,防過流,過壓輸入

工作溫度

-40℃~80℃

環境濕度

5%-90%RH(無冷凝)

抗震性

10 ~ 25 Hz (X、Y、Z 方向 2G/30 分鐘)

冷卻方式

無風扇,自然風冷

其它

具備獨立硬件看門狗、GPIO控制功能;整機無轉動設備。

3.2產品外觀

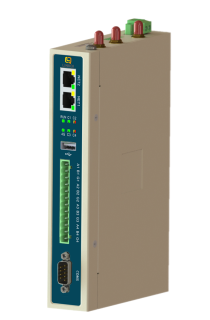

3.2.1產品正面圖

3.3接口說明

本設備具有24V直流輸入供電,接口定義如下:

+(正),-(負)

本設備具有2路以太網接口,指示燈定義如下:

橙燈代表信號傳輸指示燈ACT,閃爍,表示有網絡數據的收發;

綠燈代表連接指示燈LINK,亮,表示網絡連接正常;



3.3.2以太網接口



3.3.3 RS485接口

RS485接口定義如下:

COM1:A1,B1

COM2:A2,B2

COM3:A3,B3

COM4:A4,B4

本設備具有1個DB9公頭,標準RS232串口(COM5),每個接口定義如下:

COM5:RS232接口



針序號

串口

定義

2

COM5

TXD

3

RXD

5

GND
