高性能群調群控采集終端裝置系統-遠動機PBOX6220系列

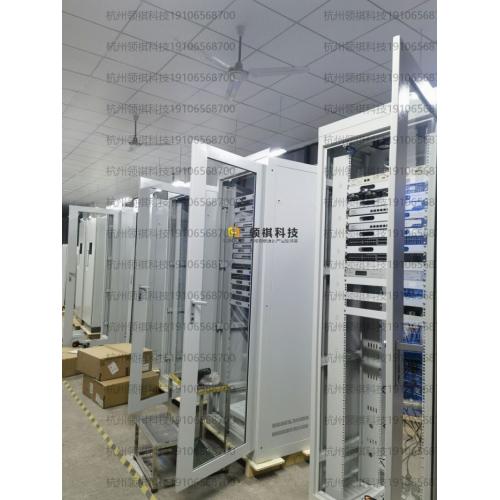

隔離前后各設一臺作為遠動和群調群控協調終端，控制逆變器、儲能PCS等、SVG等電站站內智能調節設備，快速響應調控需求。

以太網接設備，最快可以20ms（與所接設備的響應能力有關），485如果設備數不多，最快可以到100ms。

協調控制終端-群調群控數據采集服務器作為光伏發電站二次并網設備中的遠動工作站裝置、是光伏電站自動化系統的重要組成部分。作為遠動工作站可完成整個電站的微機保護、自動裝置、測控、融合智能終端等數據的集中采集、集控管理、數據篩選、調度，與集控中心通信交互，用于通信規約轉換裝置時，負責把保信子站、遠動機不同通信接口(串口、ModBUSM-BUS、HPLC、LoRa、以太網等) 、按照遠端平臺、能源大數據平臺或調度系統要求格式的數據，到達站控層總線，為新能源廠站主機、遠動工作站提供統一數據接口，作為群調群控服務器裝置時，可調節站內光伏逆變器運行參數，將調控結果反饋給DMS主站。

數據加密采集裝置裝置具備RS232、RS485、RJ45、5G等通訊接口，可對遠動/采集器、保護、測控、逆變器、電表等設備的數據進行采集、計算、轉發。裝置內嵌一兆型縱向加密認證模塊，可與縱向加密認證裝置實現互聯互通。裝置具備AGC功能，可通過隔離接收本地或遠方有功調節命令的電力E文件格式并解析，然后根據各類AGC參數，下發給各個發電設備（逆變器、風機等）；當無新命令時，裝置根據AGC是否投入、整站有功設定值、整站有功死區值等參數，對各個發電設備進行有功微調。

群調群控采集終端裝置系統接收電網調度機構指令去調節電源有功功率輸出；分布式電源參與配電網電壓調節的方式可包括調節電源無功功率調節無功補償設備投入量以及調節電源變壓器變比，要求具備以下功能：

1、PBOX6220下接逆變器（或數采裝置）、無功補償設備（含SVG、電抗器、電容器），具備數據上送能力，可接入三遙（遙測、遙控、遙調）功能；

2、通過本地配置軟件（PBoxMgrTool(withJRE-x86)SetupV2.4.4-20）或釘工云（https://dingiiot.com/#/login），按照給定的點表進行四遙功能配置，站內遠動機匯總站內電氣拓撲、調節電源、無功補償設備運行信息；

3、站內遠動機104數據轉發配置至主站，功率調節模式為主站下發調節電源，無功補償設備控制指令到遠動機，遠動機下發設備控制指令實現站內有功、無功、功率因素等的遙信采集、遙調功能和并網點開關的遙控功能；

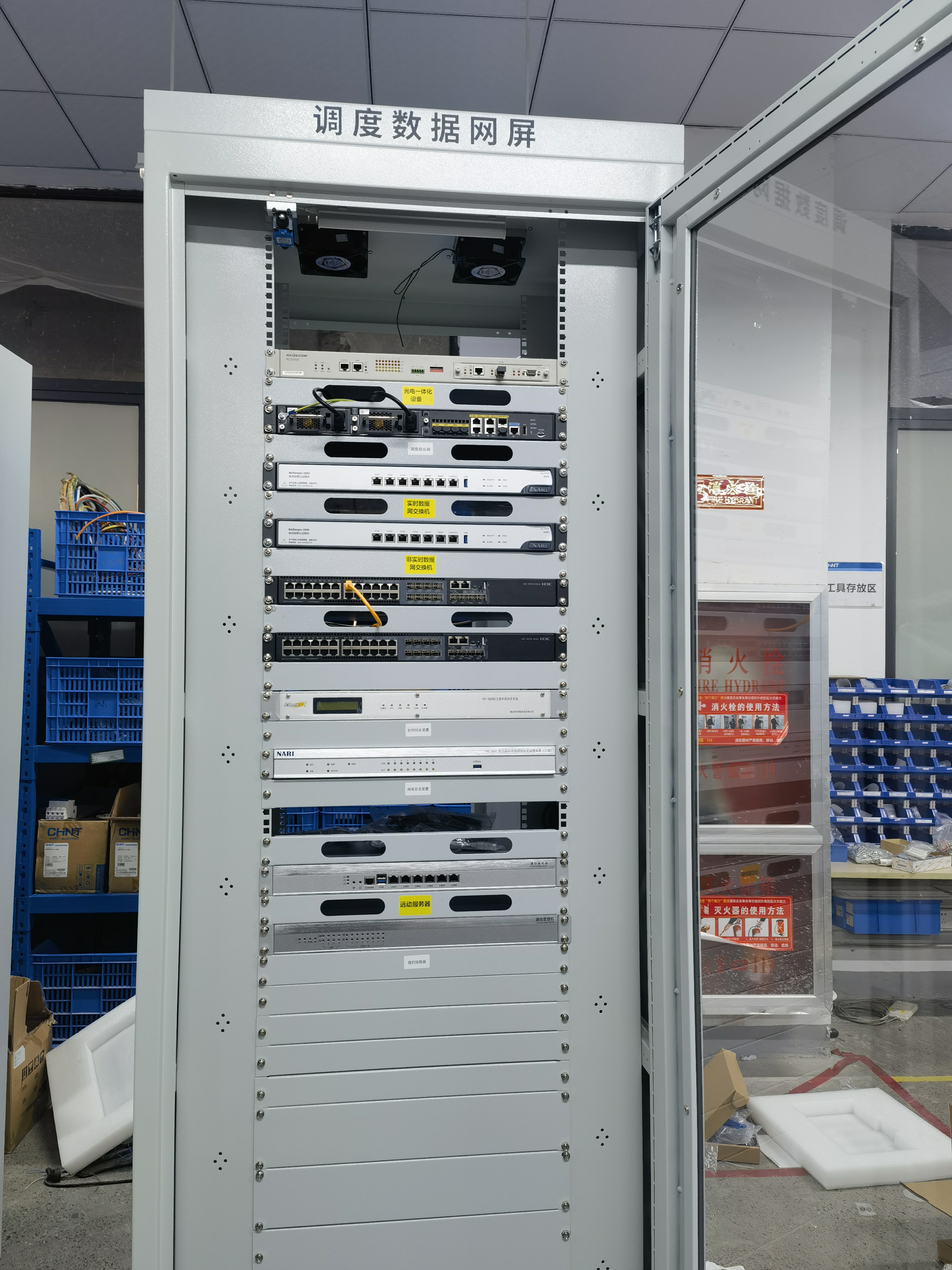

4、通過數據網配置加密策略，打通與地調的前置通道，將信號轉發至主站；

5、支持依據現場逆變器的運行功況，組串方式，將下達的目標值按規則分解為各個逆變器的調節量。

綜上功能要求，以配電主站為核心，以電氣距離接近、集中管控為原則，根據不同應用場景需求，支持直采方式或其它系統"代理"方式，進行一體化整合與集中協調控制，實現對多個分布式電源集中響應控制及調度指令，其目的是實現電網對所管轄地域分布式電站的群控群調管理。

1.產品概述

通信管理機PBox6220，主要用于儲能電站變電站智能化綜合自動調控系統，作為遠動機或群調群控協調控制終端。實現不同規約的數據采集與轉發，滿足電力安全相關標準與規范，是廠站與主站之間的通訊橋梁，實現數據從廠站內到各級調度系統或集團統一監控運維平臺，無縫對接各品牌的正反向隔離裝置，加密裝置和各種品牌逆變器、儲能PCS。

主要應用領域：

1、光伏、風電、水電、火電、熱電站內數據采集與轉發，電力調度的遠動通訊，運維通道的數據傳輸；

2、變配電站站內通訊與調度通訊；

3、智能工廠數據采集、計算、轉發；

4、石油、化工、水務、供熱等行業現場PLC、各類儀表傳感器、SCADA數據通訊等。

2.功能特點

2.1主要功能

ü 具備硬件獨立看門狗電路，軟件看門狗，監視并守護進程等；

ü 支持RS485、RS232、以太網、無線4G、WIFI等通信方式；

ü 支持多路不同通訊規約采集與轉發；

ü 支持LUA腳本自定義計算，控制及數據分發處理等；

ü 支持串口/以太網規約時鐘同步、NTP對時服務；

ü 支持歷史數據存儲、日志存盤；

ü 具備圖形化的客戶端管理工具、遠程云端管理系統；

ü 可選4G全網通無線模塊，WIFI模塊。

2.2主要特點

ü 高性能嵌入式處理器Cortex-A7，800MHz，5萬測點容量；

ü 512MB內存，標配8G存儲空間；

ü 工業級設計，工作溫度：-40~80℃；

ü 硬件與軟件雙看門狗，確保系統穩定可靠運行；

ü 支持多種工業與電力通訊規約，具體詳見《通訊管理機規約庫清單》；

ü 支持本地/遠程可視化管理，通訊調試，控制等。

2.3規約庫清單

通訊管理機運行LCP數據采集核心軟件平臺（簡稱LPC軟件）。每種通訊協議在LPC軟件中都是一個獨立的SO庫，在設備啟動時，LPC軟件讀取配置好的工程，根據配置好的工程動態加載需要用到SO庫。當開發新的通訊協議或擴展已有通訊協議時，不影響原有系統其他通訊協議的穩定性。

目前通訊管理機支持的主要規約有：

ü MODBUS RTU/TCP主站、從站；

ü OPC UA采集、轉發；

ü CDT主站、從站；

ü IEC101主站、從站；

ü IEC103串口/網絡主站；

ü IEC104主站、從站；

ü 正向隔離客戶端、服務器協議；

ü 電表DL645 97/07主站；

ü 南自以太網103采集與轉發；

ü 南瑞以太網/串口103；

ü 金智以太網103；

ü 許繼串口103，以太網103，以太網104；

ü 天正明日以太網103；

ü 威遠102協議；

ü 西門子200/300/400/1200/1500 TCP協議；

ü 施耐德/歐姆龍/松下/三菱/AB/LG/匯川/和利時/信捷/臺達/日立/海為/安川/橫河/基恩士/富士/GE/艾默生等PLC協議；

ü 以太網轉串口透明傳輸；

ü 朗新/新耀光伏平臺；

ü 正泰中自光伏平臺；

ü 鼎控運維平臺MQTT；

ü 阿里云工業物聯網平臺MQTT；

ü 新能源各類逆變器、氣象站協議等。
